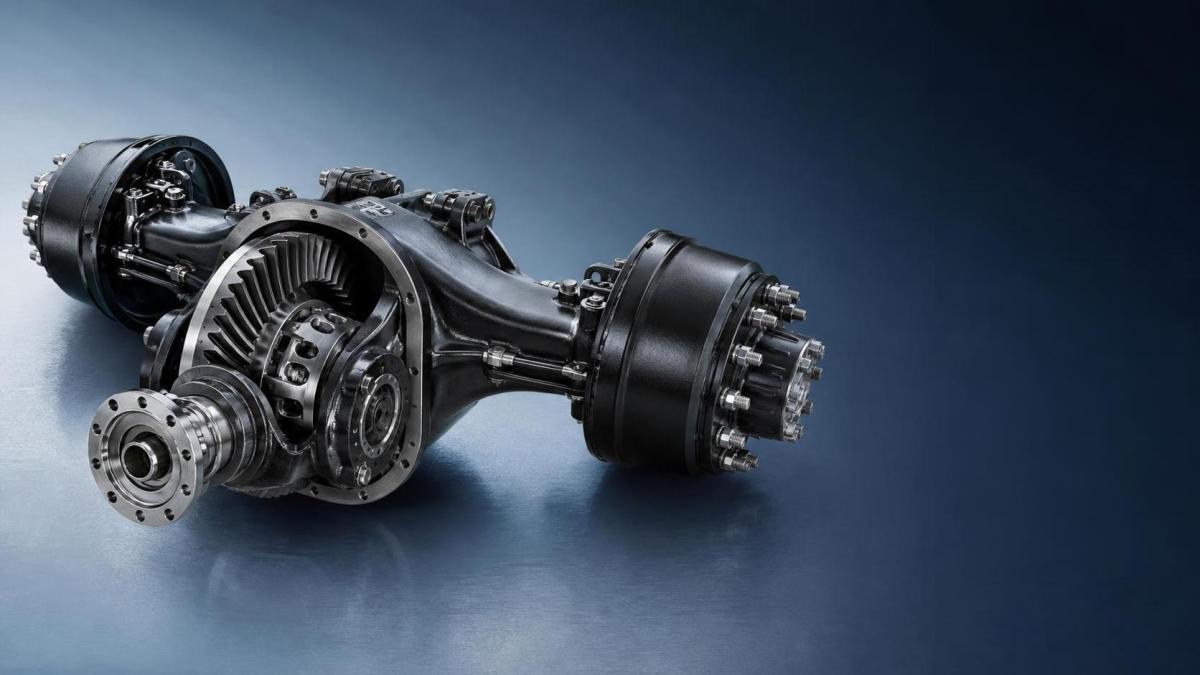

Eixo Motriz em um Caminhão Semirreboque: Fluxo de Torque, Função do Diferencial e Pontos de Manutenção

Um eixo motriz de um caminhão semirreboque é mais do que um elemento estrutural que suporta as cargas nas extremidades das rodas. É o conjunto final de transmissão de torque entre o eixo de transmissão e a superfície da estrada, e sua condição afeta diretamente a tração, o consumo de combustível, o desgaste dos pneus, a estabilidade do veículo e a vida útil dos sistemas de transmissão e suspensão.

No transporte pesado, a avaliação do eixo não deve se limitar à capacidade nominal do eixo ou a uma relação de catálogo. A questão relevante é se o sistema completo do eixo — conjunto central, diferencial, semieixos, extremidades das rodas, carcaça, lubrificante e interfaces da suspensão — consegue transmitir o torque necessário durante ciclos reais de trabalho sem calor excessivo, danos às engrenagens, movimentação dos rolamentos ou contaminação do óleo. Isso se torna especialmente importante em aplicações de alto PBTC, rotas montanhosas, transporte para construção civil e frotas que operam com partidas frequentes em baixa velocidade.

Como o torque se move através do eixo motriz

O torque entra no eixo motriz por meio do flange de entrada, normalmente vindo do eixo de transmissão conectado à saída da transmissão ou a um diferencial intereixos em uma configuração de tração tandem. Dentro do conjunto central do eixo, o pinhão de entrada transfere a força rotacional à coroa. A coroa é aparafusada à caixa do diferencial, portanto sua rotação aciona o conjunto do diferencial e, por meio das engrenagens laterais, os semieixos esquerdo e direito.

O percurso do torque pode ser resumido como:

Saída da transmissão → eixo de transmissão → flange de entrada → pinhão → coroa → caixa do diferencial → engrenagens laterais → semieixos → cubos das rodas → pneus.

Cada etapa altera as condições mecânicas. O eixo de transmissão geralmente opera em velocidade relativamente alta e torque menor. Na transmissão final, a redução entre pinhão e coroa reduz a velocidade de rotação, mas multiplica o torque. Por isso, o eixo motriz é exposto a cargas muito elevadas nos dentes, mesmo quando o motor não está produzindo seu torque máximo.

Para uma avaliação simplificada, o torque na extremidade da roda é influenciado pelo torque do motor, relação da transmissão, relação da transmissão final, eficiência do trem de força e raio de rolamento do pneu. Uma relação numérica de transmissão final baixa — como 3.08:1 — reduz a rotação do motor em cruzeiro em comparação com uma relação de 4.44:1, mas também proporciona menor multiplicação de torque no eixo. Um veículo que precisa arrancar repetidamente em rampas com cargas densas pode exigir uma relação de eixo diferente da de um cavalo mecânico de longa distância que opera principalmente em rodovias planas.

Portanto, a seleção da relação não pode ser isolada das relações da transmissão, do diâmetro dos pneus, da curva de torque do motor, do peso bruto combinado pretendido, do requisito de capacidade de partida, da topografia das vias e da velocidade de cruzeiro desejada. Um eixo tecnicamente correto ainda pode ser inadequado para o caminhão se sua relação for selecionada apenas visando à economia de combustível em rodovias.

O engrenamento entre pinhão e coroa é onde se define a durabilidade do eixo

O conjunto de engrenagens hipoides de um eixo motriz convencional para caminhões merece atenção especial. Diferentemente das engrenagens cônicas simples, as engrenagens hipoides operam com um deslocamento entre as linhas de centro do pinhão e da coroa. Essa configuração permite uma posição mais baixa do trem de força e atende às necessidades de instalação em veículos pesados, mas também introduz ação de deslizamento significativa entre as superfícies dos dentes.

Essa ação de deslizamento exige que o lubrificante mantenha uma película protetora durável sob alta pressão de contato. Especificação inadequada do óleo, baixo nível de óleo, temperatura excessiva do óleo, entrada de água ou contaminação por partículas de desgaste podem danificar rapidamente a superfície dos dentes. A progressão típica começa com polimento ou marcas anormais de contato, seguida de riscos, pitting, descascamento, descoloração azul por superaquecimento ou danos nas bordas dos dentes causados por padrão de contato incorreto.

O ruído das engrenagens não é apenas uma questão de conforto. Um zumbido em desaceleração, aceleração ou ambas pode indicar falhas diferentes:

• Ruído durante a aceleração: frequentemente associado ao contato no lado de tração da engrenagem, à pré-carga dos rolamentos do pinhão, à profundidade do pinhão ou à folga excessiva.
• Ruído durante a desaceleração: pode indicar problemas de contato no lado de desaceleração ou erros de ajuste das engrenagens.
• Ruído que muda durante curvas: pode envolver engrenagens do diferencial, rolamentos das rodas ou cargas relacionadas aos semieixos.
• Ronco constante independente do acelerador: frequentemente requer inspeção dos rolamentos do conjunto central, rolamentos das extremidades das rodas, condição dos pneus e componentes do trem de força, em vez da substituição imediata do conjunto de engrenagens.

Ao reconstruir um conjunto central de eixo, substituir engrenagens sem controlar a profundidade do pinhão, a pré-carga dos rolamentos, o batimento da coroa, a folga e o padrão de contato é um erro comum, porém caro. Um conjunto de engrenagens pode girar suavemente na bancada, mas falhar precocemente em operação rodoviária sob carga se seu padrão estiver muito próximo do calcanhar, ponta, face ou flanco do dente. Os valores de ajuste devem seguir a documentação específica do fabricante do eixo; medições “típicas” gerais não substituem um procedimento específico para o modelo.

O que o diferencial realmente faz — e o que não faz

O diferencial permite que as rodas motrizes esquerda e direita girem em velocidades diferentes. Isso é essencial nas curvas, pois a roda externa percorre uma distância maior que a interna. Sem a ação do diferencial, os pneus sofrem arrasto severo, as cargas de direção aumentam e pode ocorrer tensão acumulada no trem de força.

Em um diferencial aberto, a entrega de torque é limitada pela roda com a menor tração disponível. Isso é frequentemente mal compreendido. O diferencial não “envia potência” ativamente para a roda que está patinando; ele permite diferença de velocidade, enquanto o esforço de tração disponível é limitado pelo lado de menor aderência. Em pavimento molhado, solo solto, neve ou estradas irregulares de obras, isso pode deixar uma roda patinando enquanto a outra recebe torque utilizável insuficiente para mover o veículo.

Por esse motivo, muitos caminhões pesados utilizam bloqueio do diferencial entre rodas, particularmente em frotas vocacionais, regionais e de uso misto em estrada. Quando acionado, o bloqueio acopla mecanicamente as engrenagens laterais ou os semieixos para que ambas as rodas girem juntas. Isso melhora a tração, mas deve ser usado apenas quando as condições exigirem e de acordo com as instruções de operação do fabricante do veículo. Acionar um bloqueio de diferencial em pavimento de alta aderência ou mantê-lo acionado em curvas fechadas pode sobrecarregar eixos, estrias, engrenagens e pneus.

Cavalos mecânicos com tração tandem acrescentam outro nível: o divisor de potência ou diferencial intereixos. Ele gerencia diferenças de velocidade entre os eixos motrizes dianteiro e traseiro. Um veículo pode ter bloqueio intereixos, bloqueios entre rodas ou ambos. Durante a inspeção técnica, esses sistemas não devem ser tratados como intercambiáveis. Uma falha no diferencial intereixos, no atuador do bloqueio, no circuito de ar, no interruptor ou no indicador pode gerar reclamações de tração que inicialmente parecem ser um problema do diferencial traseiro.

A carcaça do eixo e as interfaces da suspensão fazem parte do percurso de carga

É tentador avaliar o conjunto central e as engrenagens como o eixo motriz completo, mas a carcaça e suas conexões com a suspensão são igualmente importantes. A carcaça transmite carga vertical, reação de frenagem, força de tração e cargas de impacto da estrada para a suspensão. Uma carcaça empenada pode alterar o alinhamento dos semieixos e a geometria das extremidades das rodas; interfaces da suspensão soltas ou desgastadas podem criar alterações nos ângulos do trem de força, desgaste irregular dos pneus e carregamento cíclico que reduz a vida útil dos componentes.

Em sistemas de suspensão multieixos, assentos do eixo de balanceamento, suportes de munhão, barras de torque, assentos de molas e conexões de parafusos em U devem ser inspecionados juntamente com o eixo motriz. O desgaste nesses pontos pode alterar a distribuição de carga entre os eixos, aumentando a tensão nos rolamentos das rodas e nos componentes do diferencial, mesmo quando o conjunto central está montado corretamente.

Para veículos baseados em configurações Mercedes-Benz SK ou Beiben NG80, o trabalho de substituição da suspensão deve verificar a geometria da peça fundida, as dimensões dos furos, a qualidade de usinagem, as interfaces de montagem e a consistência do material, em vez de se basear na semelhança visual. Um componente como oAssento de Munhão do Suporte da Suspensão / Assento do Eixo de Balanceamento 6243250112 para Mercedes-Benz SK & Beiben NG80 afeta o percurso de carga da suspensão adjacente ao eixo e deve ser avaliado quanto à compatibilidade dimensional com a configuração real do veículo.

A lubrificação é uma questão de monitoramento de condição, não uma tarefa de simples reabastecimento

O lubrificante do eixo desempenha várias funções simultaneamente: separa as superfícies dos dentes das engrenagens, resfria o pinhão e a coroa, protege os rolamentos, transporta contaminantes até o bujão magnético de drenagem e ajuda a prevenir corrosão. Em um eixo motriz muito carregado de um caminhão semirreboque, a qualidade do lubrificante é um indicador direto da condição interna.

As verificações de óleo devem considerar mais do que o nível. Uma inspeção tecnicamente útil inclui:

• aparência e odor do óleo;
• presença de resíduos metálicos no bujão magnético;
• contaminação visível por água ou emulsificação;
• vazamento de vedação no pinhão, flange do conjunto central, cubo e locais dos semieixos;
• evidências de superaquecimento perto do conjunto central e das extremidades das rodas;
• tipo correto de lubrificante para as engrenagens hipoides do eixo e o ambiente de operação.

Uma pequena quantidade de pasta metálica fina em um bujão magnético pode ser normal durante um intervalo de manutenção, especialmente após o amaciamento ou reparo recente. Fragmentos grandes, partículas afiadas, material de cor bronze ou resíduos que aumentam rapidamente não são achados normais. Eles exigem investigação antes que o eixo apresente falha catastrófica de engrenagem ou rolamento.

O nível de óleo deve ser verificado em terreno nivelado e de acordo com o procedimento do fabricante do eixo. O enchimento excessivo pode aerar o lubrificante ou forçar o óleo através das vedações; o nível insuficiente compromete o resfriamento das engrenagens e dos rolamentos. Os intervalos de troca do lubrificante devem refletir as instruções do fabricante do caminhão e a severidade real do serviço. Operação prolongada em rodovia, alta temperatura ambiente, contaminação fora de estrada, exposição frequente à água e operação sustentada com carga elevada não impõem a mesma demanda de manutenção.

Pontos de manutenção que revelam problemas precocemente

A manutenção preventiva é mais eficaz quando a sequência de inspeção acompanha a forma como as forças percorrem o eixo. Comece externamente e depois avance para o interior.

Área de entrada e do conjunto central. Verifique o flange do pinhão quanto a folga, vazamento de vedação, garfos danificados e movimento radial anormal. Um vazamento na vedação do pinhão às vezes é tratado como um problema menor de junta, mas vazamentos repetidos podem indicar folga excessiva nos rolamentos do pinhão, superfície de vedação desgastada ou pré-carga de montagem incorreta.

Condição da carcaça. Inspecione áreas de solda, zonas dos assentos de mola, suportes das barras de torque e áreas próximas à abertura do conjunto do diferencial quanto a trincas, deformação, corrosão e vazamento de óleo. Danos à carcaça são particularmente relevantes após impactos severos em buracos, choques contra meio-fio ou eventos de sobrecarga.

Extremidades das rodas. Procure vazamento de óleo no cubo, contaminação por graxa quando aplicável, temperatura anormal do cubo, problemas de folga axial, prisioneiros danificados e condição das vedações. Um rolamento de roda com falha pode contaminar o sistema de lubrificação do eixo ou gerar calor atribuído incorretamente ao diferencial.

Semieixos e estrias. Durante a remoção do eixo, inspecione desgaste por micromovimento nas estrias, marcas de torção, trincas superficiais e desgaste nos pontos de contato. Falhas repetidas dos semieixos frequentemente indicam um problema de sistema: classificação de torque incorreta, uso inadequado do bloqueio, desalinhamento da suspensão, sobrecarga, eventos abruptos de tração ou peças incompatíveis — e não apenas um eixo defeituoso.

Funcionamento do respiro. Um respiro do eixo obstruído aumenta a pressão interna à medida que o óleo aquece. Isso pode empurrar o lubrificante através de vedações que, de outro modo, estariam em condições de uso. Os respiros são baratos, mas frequentemente negligenciados durante a manutenção.

Verificações de compatibilidade para peças de reposição

As decisões de substituição exigem mais do que corresponder a marca do caminhão ou nome da família do eixo. Diferentes séries de produção podem utilizar variações na contagem de estrias, comprimento do eixo, dimensões de centragem do cubo, padrão de flange, projeto do bloqueio do diferencial, relação de engrenagens, configuração dos freios e provisões para sensores. Para caminhões pesados importados, a mesma marca também pode aparecer com diferentes especificações de eixo dependendo do mercado, da configuração do chassi ou da aplicação original.

Antes de aprovar um conjunto central, conjunto de engrenagens, semieixo, vedação, componente relacionado à carcaça ou peça de montagem da suspensão, compare os seguintes itens com a unidade removida e a documentação do veículo:

• identificação do modelo do eixo e informações de série do eixo, quando disponíveis;
• número de dentes da coroa e número de dentes do pinhão;
• padrão de montagem do conjunto central e envelope dimensional geral;
• dimensões do flange de entrada e tipo de conexão do trem de força;
• configuração do bloqueio do diferencial e interface do atuador;
• contagem de estrias do semieixo, diâmetro maior, comprimento efetivo e configuração do flange;
• compatibilidade de cubo, rolamento, vedação e sensor ABS;
• geometria de montagem da carcaça e da suspensão.

A identificação de peças apenas por fotografia é uma prática de alto risco, particularmente para componentes de eixo e suspensão. Os números de fundição podem ser úteis, mas devem ser combinados com dimensões medidas e dados específicos do veículo. Uma peça de aparência semelhante pode ser instalada fisicamente, mas produzir pré-carga incorreta, desalinhamento, suporte de carga inadequado ou interferência durante o curso da suspensão.

Interpretação de padrões de falha em serviço

Falhas no eixo motriz frequentemente fornecem evidências do ambiente operacional. Falhas repetidas de coroa e pinhão podem indicar ajuste inadequado, degradação do lubrificante, carga útil excessiva ou incompatibilidade de relação que mantém o trem de força em condições de alto torque. Falhas repetidas de vedação do cubo podem refletir respiros obstruídos, ajuste de rolamento desgastado, superfícies de manga de eixo danificadas ou superaquecimento do cubo. Semieixos quebrados após eventos de tração podem estar associados à operação do bloqueio do diferencial em solo firme ou a carregamento de choque devido ao salto da roda.

Portanto, a avaliação técnica deve distinguir entre um componente que falhou e um sistema que falhou. Substituir apenas a peça visivelmente danificada pode restaurar temporariamente a operação, mas não elimina a causa raiz se o alinhamento, a lubrificação, a prática operacional ou o desgaste da suspensão adjacente permanecerem sem correção.

A avaliação mais confiável de um eixo motriz em um caminhão semirreboque combina revisão de especificações, análise de sintomas em estrada, inspeção do lubrificante, verificação dimensional e exame dos componentes circundantes da suspensão e do trem de força. Essa abordagem é mais lenta do que substituir peças com base apenas em ruído ou dano visual, mas é o método com maior probabilidade de proteger a vida útil do eixo, manter o desempenho de tração e evitar custos repetidos de reparo em serviço comercial exigente.
